项目名称：局部加热渐进滚压设备铸造件加工服务
项目联系方式：
项目联系人：张老师
项目联系电话：13992884538，zhangdawei2000@xjtu.edu.cn
采购单位联系方式：
采购单位： 新葡的京集团4321
联系人和联系方式：齐老师，88965750/82663920，nancy1983@xjtu.edu.cn
联系地址： 西安市长安区中国西部科技创新港高端装备研究院
一、采购项目的名称、数量、简要规格描述或项目基本概况介绍：
（一）技术要求
1. 铸造制作“局部加热渐进滚压设备底座”、“局部加热渐进滚压设备转台立柱A”、“局部加热渐进滚压设备转台立柱B”、“局部加热渐进滚压设备上横梁”、“局部加热渐进滚压X轴滑块A”、“局部加热渐进滚压设备X轴滑块B”、“局部加热渐进滚压设备Z轴滑块”共计7项铸件。
2. 材料选择
1）“局部加热渐进滚压设备底座”、“局部加热渐进滚压设备转台立柱A”、“局部加热渐进滚压设备转台立柱B”采用HT250（GB/T 9439-2010）且满足含铜量≥0.6%。
2）“局部加热渐进滚压设备上横梁”、“局部加热渐进滚压设备Z轴滑块”采用HT300（GB/T 9439-2010）且满足含铜量≥0.6%。
3）“局部加热渐进滚压X轴滑块A”、“局部加热渐进滚压设备X轴滑块B”采用QT450（GB /T 1348-2019）。
3. 铸造件详情

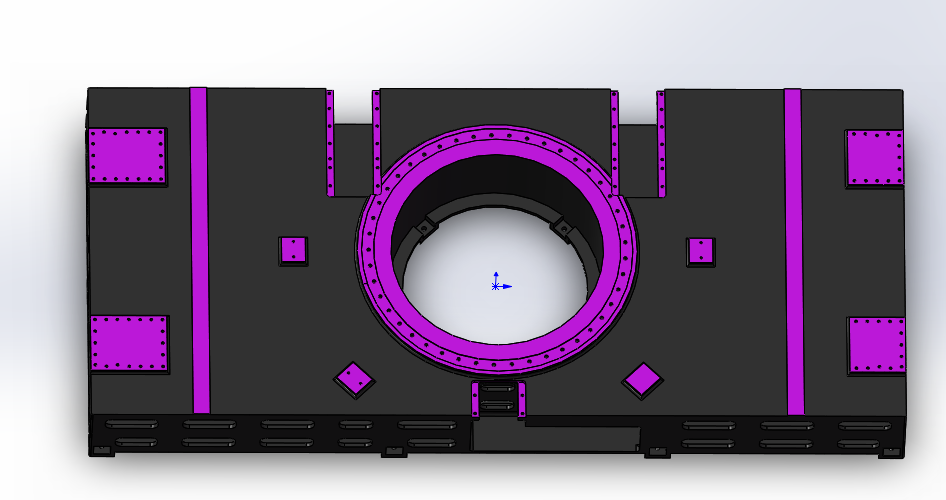

1）局部加热渐进滚压设备底座
(1) 铸件外形尺寸：4800*2150*580mm；
(2) 铸件材料：HT250；
(3) 铸件重量：约7.2t（含加工余量）。

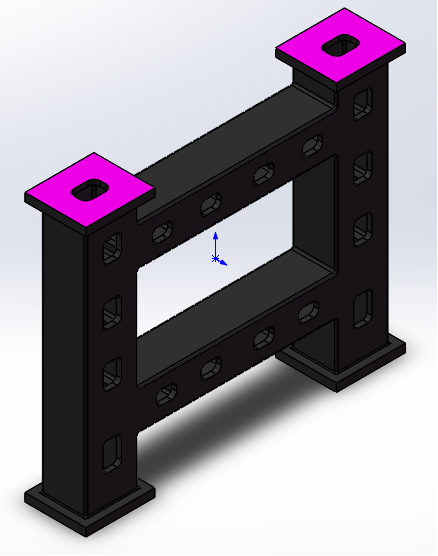

2）局部加热渐进滚压设备转台立柱A
(1) 铸件外形尺寸：1320*1574*430mm；
(2) 铸件材料：HT250；
(3) 铸件重量：约1.4t（含加工余量）。

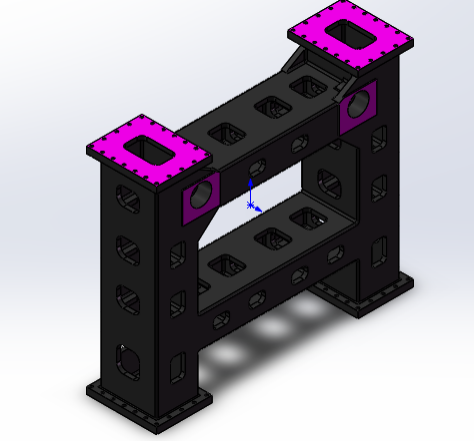

3）局部加热渐进滚压设备转台立柱B
(1) 铸件外形尺寸：1320*1574*300mm；
(2) 铸件材料：HT250；
(3) 铸件重量：约0.9t（含加工余量）。

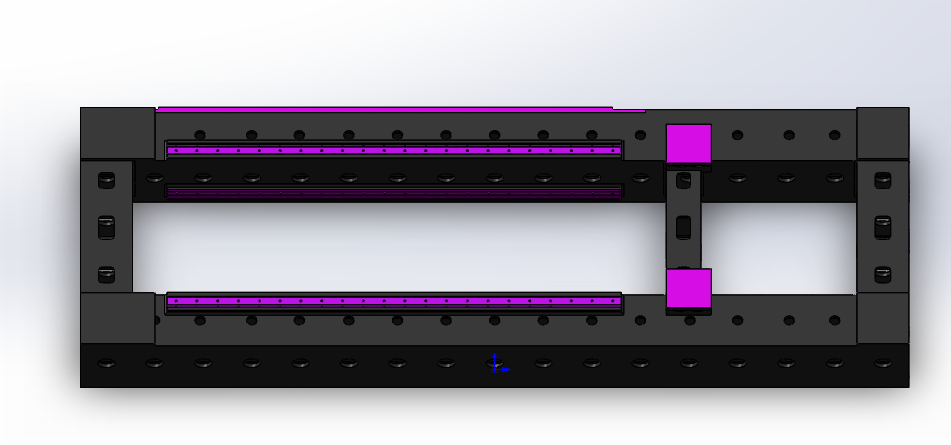

4）局部加热渐进滚压设备上横梁
(1) 铸件外形尺寸：4780*1589*613mm；
(2) 铸件材料：HT300；
(3) 铸件重量：约5.9t（含加工余量）。

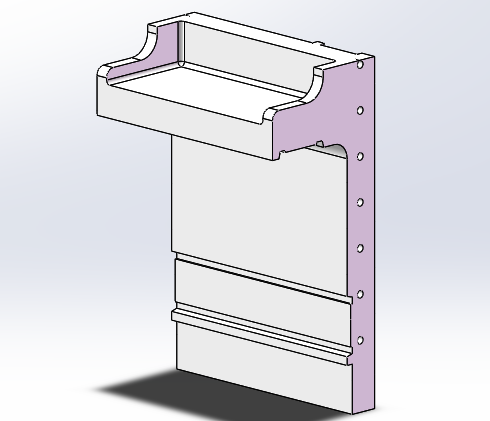

5）局部加热渐进滚压X轴滑块A
(1) 铸件外形尺寸：846.5*549*319.5mm；
(2) 铸件材料：HT300；
(3) 铸件重量：约0.4t（含加工余量）。

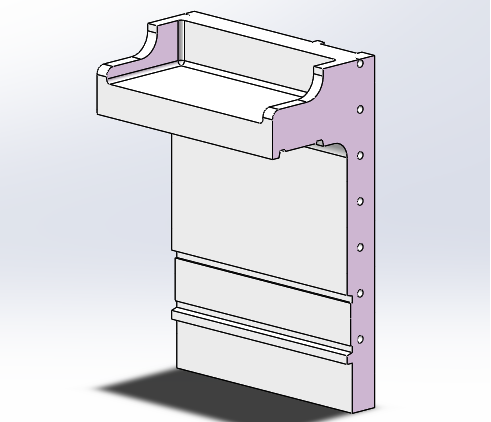

6）局部加热渐进滚压设备X轴滑块B
(1) 铸件外形尺寸：846.5*549*320.5mm；
(2) 铸件材料：HT300；
(3) 铸件重量：约0.4t（含加工余量）。

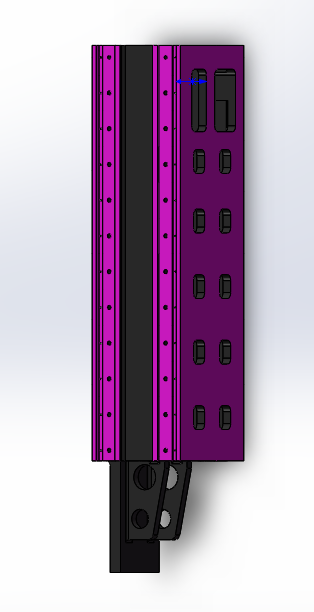

7）局部加热渐进滚压设备Z轴滑块
(1) 铸件外形尺寸：1770*426*342mm；
(2) 铸件材料：HT300；
(3) 铸件重量：约0.9t（含加工余量）。
4. 铸造依据
1）铸造采用一体铸造，不允许焊接。铸造后回火，回火后自然冷却10天，在精加工完成后通过震动机加工2天消除残余应力，并对铸件喷漆。生产所需模具由供方制作，生产所需材料由供方自备，铸件生产时应保证铸件的化学成分及性能要求。
2）依据需方提供的图纸，数模及技术要求。铸件生产所采用的主见图纸由供方根据需方提供零件图纸绘制，经需方人员确认会签后方可进行模具加工和铸件生产；
5. 铸件质量要求
1）供方应保证铸件满足使用要求，如果铸件加工后不能满足使用要求，乙方应无偿进行补制
2）铸件尺寸满足铸件图纸要求，外观表面要求喷砂处理，砂铸件粗糙度达到Ra6.3，加工面针孔级别达到ISO10049标准中的严重程度等级1级，指定部位经X射线探伤检测达到需方规定的HB6573的C级标准，其余按照GB9438-88标准的III铸件进行验收。
3）对于铸件表面质量要求如下：
(1) 铸件成型表面上不允许有冷隔、裂纹、孔洞、气孔和穿透性缺陷及残缺类缺 陷（如欠铸、机械损伤等），特别注意铸件的气密性要求；
(2) 铸件应清理干净，不得有毛刺、飞边，非加工表面上的浇冒口应清理与铸件表面齐平，表面应平整无粘砂；
(3) 对错型、凸台铸偏等应予以修正，达到圆滑过渡，保证外观质量；
(4) 铸件非加工表面的皱褶，深度小于2mm，间距应大于100mm；
(5) 铸件不允许存在有损于使用的缺陷。
4）铸件交付前，供方应由专职检验人员按制造依据及技术质量要求进行认真检查，合格后开具产品合格证。
5）铸件交付后.发现确有铸件质量问题，供方通知需方及时派代表到现场处理，达不到要求时，供方应无偿及时进行处理或补制，并承担相应责任。
6. 铸件验收及质量保证
1）铸件制造后满足图纸及技术要求，质量标准符合国标规定，铸件若要加工，按产品技术要求及相应技术质量协议制造。
2）砂铸件未注尺寸公差等级满足GB/T6414-1999CT10级，精铸件未注尺寸公差等级满足GB/T6414-1999CT7级，且额外满足铸件毛坯面平行度≤2mm，长度范围±2mm，宽度范围±1.5mm，整体重量范围不超过理论重量±2%。
3）铸件交付时，供方向需方提交铸件的同时，应提交铸件的材质报告和力学性能检测报告，以及同炉浇注、同炉热处理的3根抗拉试棒和1块硬度试块（形状符合GB/T1173-1995砂型标准样式），用于需方复检。另外，供方还要提交热处理数据记录曲线及报告。
4）在铸件铸造加工过程中，需方随时进行抽检、核验。
（二）商务要求
1. 供货周期：合同签订后60个工作日。
2. 质量要求：符合国家标准及买方要求，质保1年。
3. 付款方式：货到验收合格后付全款。
4. 收货地点：采购方指定地点。
5. 验收形式：模具制造完成后需方在供应商处现场验收，浇筑完成后需方在供应商处现场验收，验收完成后发货，需方收货后在收货地点进行最终验收。
6. 包装、运输由供方负责，费用由供方承担，运输中货物质量由供方负责。
二、对供应商资格要求：
（一）供应商的资格要求
1. 具有独立法人资格及相关证照，具有良好信誉及合同履行能力，具有良好资金、财务状况。
2. 供应商能够自行完整应提供本采购需求项下所有服务，除采购文件明确的或经采购人书面同意以外，不得将本项目项下全部或部分服务分包或转包。
3. 供应商不得被列入失信被执行人、重大税收违法案件当事人名单、政府采购严重违法失信行为名单记录，且在西安交大采购办供应商库中无不良记录。
（二）供应商报名方式
符合本公告要求的供应商，发送邮件至nancy1983@xjtu.edu.cn报名。报名时间：2024年9月30日至2024年10月6日。报名信息须包含：供应厂商名称、法定代表人信息、委托代理人信息、联系方式（邮箱、电话）等。
三、采购文件的发布时间及地点等
预算金额：20万元
磋商时间：2024年10月8日14:30
获取磋商文件时间： 2024年9月30日至2024年10月6日
获取磋商文件方式：报名的供应商将通过邮件获取磋商文件
响应文件递交时间： 2024年10月8日14:30
响应文件递交地址： 西安市碑林区咸宁西路28号新葡的京集团4321新葡的京集团4321西二楼第三会议室
响应文件开启时间： 2024年10月8日14:30
响应文件开启地点： 西安市碑林区咸宁西路28号新葡的京集团4321新葡的京集团4321西二楼第三会议室
